VOCs有机废气处理系统中电缆桥架选型设计9大要点

众所周知，在VOCs有机废气处理系统中，电缆桥架的选型是一个重要的考虑因素，因为它们不仅承载着电力和信号传输的职责，这个看是不起眼的系统小部件，却影响着关键数据的及时和准确传输！此外，还必须适应可能存在的化学腐蚀、高温和其他环境因素。如下分享在选型时需要考虑的关键点：

1. 材料选择：根据VOCs有机废气处理系统中可能存在的化学物质，选择耐腐蚀的材料，如不锈钢、铝合金、玻璃钢、热浸镀锌钢或其它塑料复合材料。一般在精细化工的VOCs有机废气处理系统中，或者污水站的VOCs有机废气处理系统中，选用玻璃钢的桥架比较多。

1. GB 50217-2018《电力工程电缆设计标准 第6.2.9条：金属制桥架系统应设置可靠的电气连接并接地。采用玻璃钢桥架时，应沿桥架全长另敷设专用保护导体。

2. GB 51348-2019《民用建筑电气设计标准》 第8.5.18条：金属电缆桥架应与保护联结导体可靠连接，且全长不应少于2处接地。高分子合金电缆桥架、玻璃钢桥架可不接地。

3. JB/T 10216-2013《电控配电用电缆桥架》 第4.3.14条：保护电路连续性 金属桥架系统应有可靠的电气连接，并接地。保护电路连续性的技术要求为：在有跨接点处连接电阻应小于等于50mΩ；无接点处连接电阻应小于等于5mΩ/m。玻璃钢制桥架根据需要可沿桥架全长另敷设专用接地线，其截面积尺寸可根据GB 7251.1-2013中8.4.3.2.3的规定，或由用户与制造商协商。

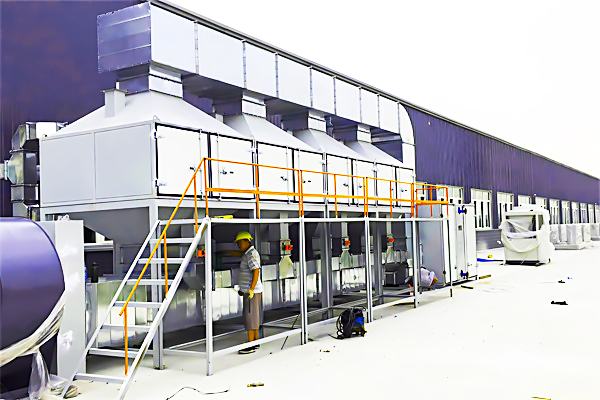

   VOCs有机废气处理设备


2. 负载能力：根据电缆的重量和数量，选择具有足够承载能力的桥架。

3. 化学稳定性：确保桥架材料对VOCs治理过程中可能存在的化学物质具有稳定性。

4. 防火等级：选择符合防火安全标准的桥架，特别是在易燃易爆环境中。

5. 安装方式：根据现场布局和安装空间，选择适合的桥架安装方式，如悬挂式、立式或地面安装。

6. 接地和屏蔽：如果需要，选择可以提供良好接地和/或电磁屏蔽的桥架，以减少电磁干扰。这点非常重要，比如在VOCs治理焚烧系统中，关键的LEL的数据等如果远传的数据不准确，就极可能导致VOCs焚烧如RTO系统的安全问题！

7. 易于维护：选择易于检查和维护的桥架，以便进行定期的维护和电缆管理。

8. 符合标准：确保桥架的选型和安装符合当地的电气安装标准和规范。

9. 附件和配件：考虑所需的附件和配件，如弯头、接头、支架和固定件，确保它们与所选桥架兼容。

通过综合考虑上述因素，可以为VOCs有机废气处理系统选择合适的电缆桥架，确保系统的安全、可靠和有效运行。
