RTO装置的热效率如何计算与评估？（附：RTO装置防爆的主要措施）

RTO装置的热效率是衡量其热能利用效率的重要指标，它反映了装置在处理VOCs废气过程中，有效利用VOCs废气中有机物热值的比例。RTO热效率的计算方法通常基于以下几个关键参数：

1、输入能量：输入能量是指VOCs废气中所含有机物完全氧化所需要的理论热量，通常可以通过有机物的化学计量学数据计算得出。例如，对于苯这样的单一有机物，可以通过其燃烧热值计算每摩尔或每千克有机物理论上能释放的热量。

2、有效输出能量：输出能量是指RTO装置实际产生的热量，这部分热量可以用于预热新进入的VOCs废气、供自身循环使用，或者回收作为其他用途（如生产蒸汽等）。有效输出能量可通过实际测量RTO装置出口处的热气流温度和流量，再结合气体的比热容计算得到。

3、热效率计算公式：热效率通常用百分比表示，原则性的计算公式如下：

η=（有效输出能量/输入能量）×100%

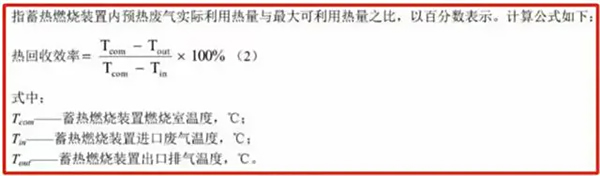

因此，我们的国家标准HJ1093-2020规范中按照如下计算公式来计算：

或者根据实际情况，可能需要考虑熵变以及其他影响热效率的因素进行修正计算。

4、评估方法：

(1)理论计算：依据VOCs废气成分和流量、废气及产物的热值以及RTO的设计参数进行计算。

(2)实际测试：通过在设备运行期间监测进出口温度、流量以及VOCs废气处理前后浓度的变化，结合能量平衡原理，实际测定热效率。

(3)长期跟踪：通过一段时间内的运行数据统计，计算平均热效率，评估设备的整体性能和可靠性。

此外，热效率还包括燃烧热效率和总的热回收效率，燃烧热效率是指有VOCs机物氧化燃烧实际产生的热量与理论热量之比，而总的热回收效率则是燃烧热效率与蓄热效率的综合体现。为了提高蓄热效率，通常会选择热传导性能优良的蓄热材料，并合理设计切换阀的切换频率和操作顺序，以最大限度地减少热量损失。众所周知，理想的RTO设计应使大部分热能得以回收，从而实现较高的热效率（通常在90%以上）。而实际运行中，热效率受到诸多因素的影响，如VOCs废气成分变化、阀门切换时间、蓄热体的热交换效率等。因此，对RTO热效率的评估是一个综合性的过程，需要结合设计、制造、安装调试和运行维护等各个环节进行。

附：RTO装置防爆的主要措施

1. 限制废气入口浓度：实施严格的废气浓度监测和控制，确保进入RTO的有机废气浓度始终低于其爆炸下限。一般建议将入口废气浓度控制在LEL的20%-25%以内，甚至更低。

2. 温度控制与热能管理：设计合理的温度控制系统，维持燃烧室内温度在安全范围内（比如900～1000℃），并通过调节热旁通阀或热交换系统，快速释放多余热量，防止温度过高造成爆炸风险。

3. 排气与泄压机制：安装泄爆片、防爆门或防爆阀等装置，一旦内部压力超过设定值，可瞬间打开泄放压力，防止爆炸性气体混合物的压力积累。

4. 联锁保护系统：设置智能联锁控制系统，当废气浓度超标、温度异常或设备故障时，能自动切断废气输入、停止加热或启动紧急排放程序，确保安全停机。

5. 防爆电气与仪表：使用符合防爆等级要求的电气设备和仪表，降低电气火花引发火灾爆炸的可能性。

6. 静电防护与接地：对废气管道进行防静电设计，确保所有设备、管道系统良好接地，减少静电累积带来的安全隐患。

7. 废气预处理：在RTO入口前设立缓冲罐或稳压罐，均匀混合废气，确保浓度稳定，并在必要时添加稀释空气，降低废气浓度。

8. 在线监测与预警：在重要环节安装在线VOCs浓度监测仪，实时监测废气成分变化，及时预警并采取相应措施。

9. 安全设计与施工：整个RTO装置的设计、施工和运行阶段都要遵循相关的安全规定，确保设备结构、材质选择、安全距离、通风条件等各方面满足安全要求。
